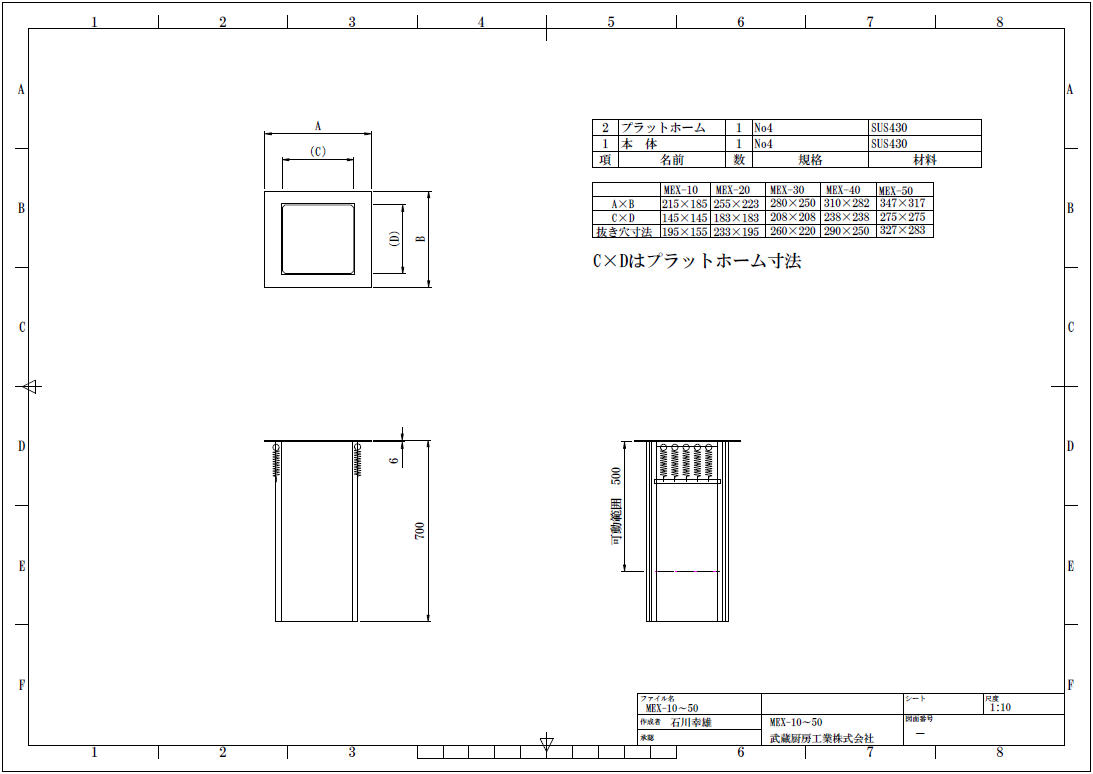

承認図はこちら

MEX-10

フランジ外径　215×185
フランジ内径　145×145
カウンター抜穴　195×155
食器径　145㎜以下

MEX-20

フランジ外径　255×223
フランジ内径　183×183
カウンター抜穴　195×155
食器径　183㎜以下

MEX-30

フランジ外径　280×250
フランジ内径　208×208
カウンター抜穴　260×220
食器径　208㎜以下

MEX-40

フランジ外径　310×282
フランジ内径　238×238
カウンター抜穴　290×250
食器径　238㎜以下

MEX-50

フランジ外径　347×317
フランジ内径　275×275
カウンター抜穴　327×283
食器径　275㎜以下

＊高さ・・・全機種700H
＊収納数・・・全機種　皿72枚・丼32個
＊荷重範囲・・・全機種　5Kg～30Kg
